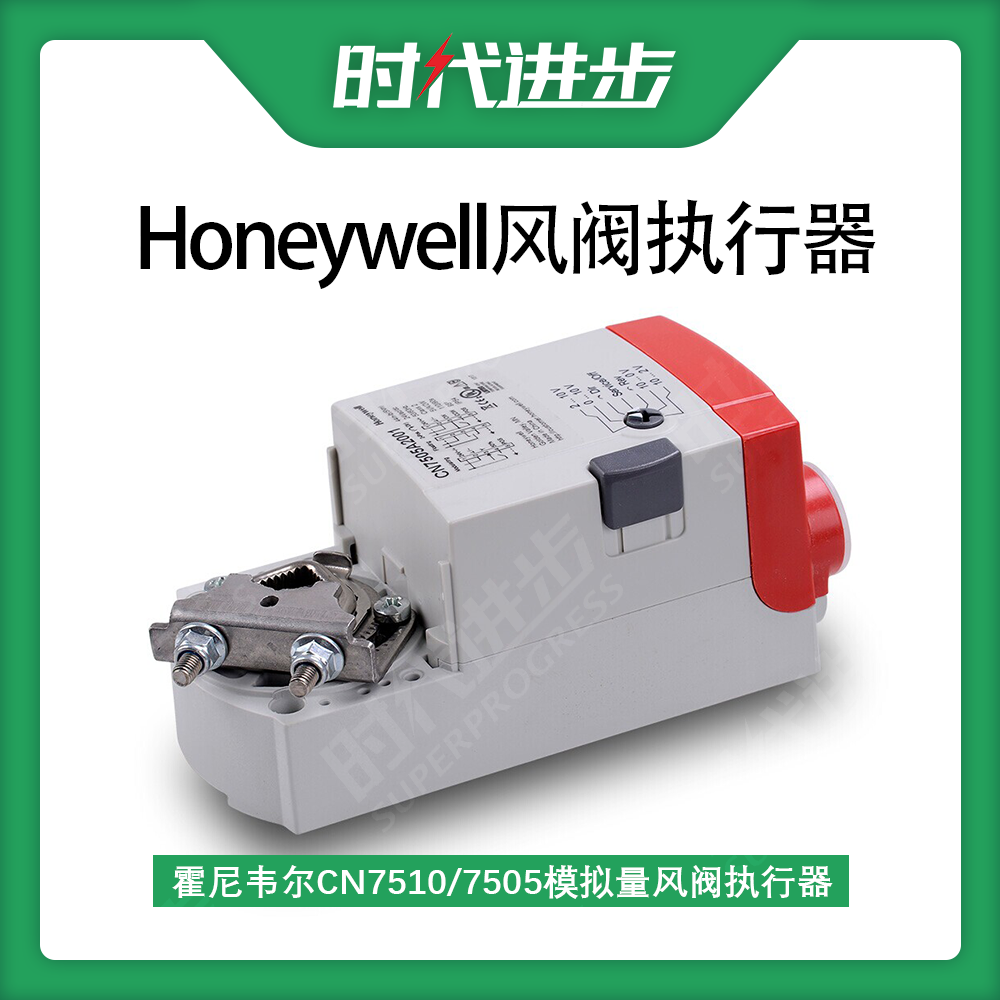

基本用途
1.具有5NM、10NM、20HM和34NM四种扭矩类别;
2.部分型号具有自动对中适配器,使执行器能够适用不同轴颈大小的风门;
3.可以再整个行程范围内以5度为增量调整机械行程限位;
4.机械位置指示功能(20NM和34NM的型号);
5.具有手动离合按钮,便于用户在断电或没有控制信号输入时对执行器手动调节;
6.具有可供用户选择的可现场安装的外置辅助开关;
7.具有选择旋转方式和停止/关闭状态的旋钮,可调节多种运行模式;
8.采用直流电机技术,具有过载保护功能;
9.95度的旋转角度确保执行器能够紧密地关闭风门;
10.可拆卸接线盖的设计及HONEYWELL统一的界限标准使安装、接线更快捷;
11.直接耦合的设计,使执行器安装省时省力,运行更加稳固;
12.通过CE和UL认证(230V型号只有CE认证)。
选型
CN4605A1101 | 5Nm AC230V额定电压,开关控制 |
CN4610A1001 | 10Nm AC230V额定电压,开关控制 |
CN4620A1001 | 20Nm AC230V额定电压,开关控制 |
CN4634A1001 | 34Nm AC230V额定电压,开关控制 |
CN6105A1011 | 5Nm AC/DC24V额定电压,浮点/开关控制 |
CN6110A1003 | 10Nm AC/DC24V额定电压,浮点/开关控制 |
CN6110A1201 | 10Nm AC/DC24V额定电压,浮点/开关控制,内置限位开关 |
CN6120A1002 | 20Nm AC/DC24V额定电压,浮点/开关控制 |
CN6134A1003 | 34Nm AC/DC24V额定电压,浮点/开关控制 |
CN7220A2007 | 20Nm AC/DC24V额定电压,调节/浮点/开关控制,调节/反馈信号 DC0(2)~10V |
CN7234A2008 | 34Nm AC/DC24V额定电压,调节/浮点/开关控制,调节/反馈信号 DC0(2)~10V |
CN7505A2001 | 5Nm AC/DC24V额定电压,调节/浮点/开关控制,调节/反馈信号 DC0(2)~10V |
CN7510A2001 | 10Nm AC/DC24V额定电压,调节/浮点/开关控制,调节/反馈信号 DC0(2)~10V |
CN7510A2209 | 10Nm AC/DC24V额定电压,调节/浮点/开关控制,调节/反馈信号 DC0(2)~10V,内置限位开关 |
技术规范
电气连接:接线端子的允许电缆规格为0.344-2.0平方米
旋转角度:95度正负3度旋转行程机械可调(5NM,10NM)
95度正负3度可以5度为小增量调节旋转行程(20NM,34NM)
旋转方向:通过旋钮选择
寿命:全行程60000次
重新定位1500000次
平均运行时间:95-110秒
功耗:5-25VA
工作条件:运行温度-20-+60度
存储温度-30-+80度
相对湿度5-95%,无冷凝
防护等级:IP54
维护:免维护
注意事项
